nippon chemi-con黑金剛鋁電解電容器選型指南

作者：黑金剛電容發布時間：2020-09-04 15:31:10 訪問量：8524 來源：nippon chemi-con

　　Nippon Chemi-Con是鋁電解電容器的頂級制造商，電解電容產量位居世界第一。其產品廣泛應用于汽車電子，工業自動化，UPS，基站、電動汽車，光伏，充電站儲能、通信基站設備，IoT，LED照明等。NIPPON CHEMI-CON推出了KMG,KMQ,SMG,SMQ系列微型鋁電解電容筆者將根據不同的應用來介紹選型。

　　KMG,KMQ,SMG,SMQ主要應用在高壓直流系統中。針對惡劣和極端環境(例如大型冷庫設備、高溫溫度檢測器等裝置)，筆者推薦使用NIPPON CHEMI-CON公司的KMG和KMQ。KMG和KMQ電容工作溫度范圍為-55-+105℃(6.3-100Vdc)，可在6.3-450V電壓下工作，電容公差為±20%(M) ，漏電流很小，僅為0.03CV或4uA，絕緣性能良好，能量損失低至0.08.能量損失極低，效率較高，使用壽命為1000-2000小時。KMG和KMQ的區別在于，KMG的電容范圍相比(1-22000uF)KMQ的電容范圍(1-47000uF)來說較小。由于二者都是微型鋁電解電容，尺寸較小，可以有效的減小PCB面積。KMG和KMQ的一個重要優勢就是可在極端環境下穩定工作。

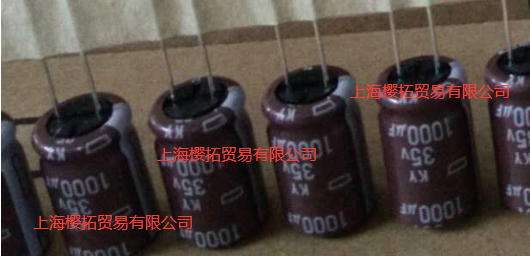

nippon chemi-con黑金剛鋁電解電容器選型指南

　　如果器件工作在一般環境下，不易拆卸更換類產品(例如通信系統中的移動基站，大型工業自動化設備等)，筆者首推SMG和SMQ。SMG和SMQ電容工作溫度范圍為-40-+85℃(6.3-400Vdc)，可在6.3-450V電壓下工作，電容公差為±20%(M) ，漏電流很小，僅為0.03CV或4uA，絕緣性能良好，能量損失低至0.08.能量損失極低，效率較高，二者在極端溫度下的使用壽命為穩定的2000小時，在一般環境溫度下壽命可以更高，可以滿足較長時間的穩定運行的需求。SMG和SMQ的區別在于，SMG的電容范圍相比(1-22000uF)SMQ的電容范圍(1-47000uF)來說較小。由于二者都是微型鋁電解電容，尺寸較小，可以有效的減小PCB面積。SMG和SMQ的最大優勢就是極高的使用壽命!

　　下表是4款電容的主要參數對比，方便讀者進行選型。

	工作溫度范圍	額定電壓范圍	電容公差	漏電流	電容值范圍	能量損失(tanδ)	使用壽命（小時）
KMG	-55-+105℃(6.3- 100Vdc) -40-+105℃(160-400Vdc) -25-+105℃(450Vdc)	6.3-450V	±20%(M)	I = 0.03CV或4uA，以較大者為準（6.3-100Vdc工作）	1-22000uF	最小0.08	1.000 -2.000
KMQ	-55-+105℃(6.3- 100Vdc) -40-+105℃(160-400Vdc) -25-+105℃(450Vdc)	6.3-450V	±20%(M)	I = 0.03CV或4uA，以較大者為準（6.3-100Vdc工作）	1-47000uF	最小0.08	1.000 -2.000
SMG	-40-+85C(6.3-400Vdc) -25- +85C(450Vdc)	6.3-450V	±20%(M)	I = 0.03CV或4uA，以較大者為準（6.3-100Vdc工作）	1-27000uF	最小0.08	2.000
SMQ	-40-+85C(6.3-400Vdc) -25- +85C(450Vdc)	6.3-450V	±20%(M)	I = 0.03CV或4uA，以較大者為準（6.3-100Vdc工作）	1-47000uF	最小0.08	2000
